1.1 XRD原理介紹

XRD即X-射線衍射，是通過對材料進行X-射線衍射，得到其對應的衍射圖譜。通過分析衍射圖譜，獲得材料的成份、材料內部原子或分子的結構或形態等信息。X-射線技術的理論基礎為布拉格方程和衍射理論。圖1為X-射線的布拉格衍射示意圖。

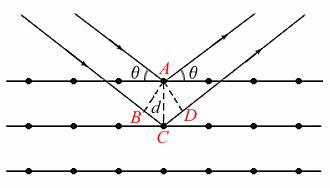

圖1. X-射線的布拉格衍射示意圖

其理論基礎的布拉格方程一般表示為：2dsin θ = n λ，其中d為晶面間距，θ為布拉格衍射角，整數n為衍射級數，λ為所用X-射線的波長。實驗中通過已知波長的X-射線來測量樣品的衍射角。根據已知的X-射線波長（λ）和測量出的衍射角（θ），通過布拉格方程計算出晶面間距，該方法主要用于X-射線結構分析。在結構分析中，選用的X-射線通常是具有一定頻率的單色光，其波長區間為0.05-0.25 nm。如果X-射線的波長過長，晶體試樣對其的非散射吸收過強，難以得到清晰的XRD譜圖。如果波長過短，晶體試樣的XRD譜圖的系列峰主要集中于2θ角的小角區域，使XRD譜峰難以辨別。常用于作為陽極靶材料的金屬元素有Ag，Cu，Ni和Cr。其對應的參數特征如表1所示。

表1. 常見XRD陽極靶材料

目前， XRD已經成為研究晶體物質和某些非晶態物質微觀結構的有效方法。該方法主要用于材料的定性相分析、定量相分析、晶粒大小測定、材料的宏觀和微觀應力測定、取向分析以及晶體和多晶體的定向測量等。特別是其中的定性相分析、定量相分析和晶粒大小測定，在材料分析領域應用非常廣泛。很多精細化學品的配方中，都會添加一些無機材料來增強其性能，因此，在配方分析過程中，無機材料的定性、定量表征也非常重要，XRD則是其首選的檢測方法。

1.2 XRD的應用范圍

• XRD定性分析

每一種結晶物質都有其特定的結構參數，且已知物象的衍射數據均已編輯成卡片出版。定性分析就是把對材料測得的晶面間距及衍射強度與標準物相的衍射數據相比較，確定材料中存在的物相。對于化學品配方中無機材料的定性分析，XRD有著至關重要的作用。

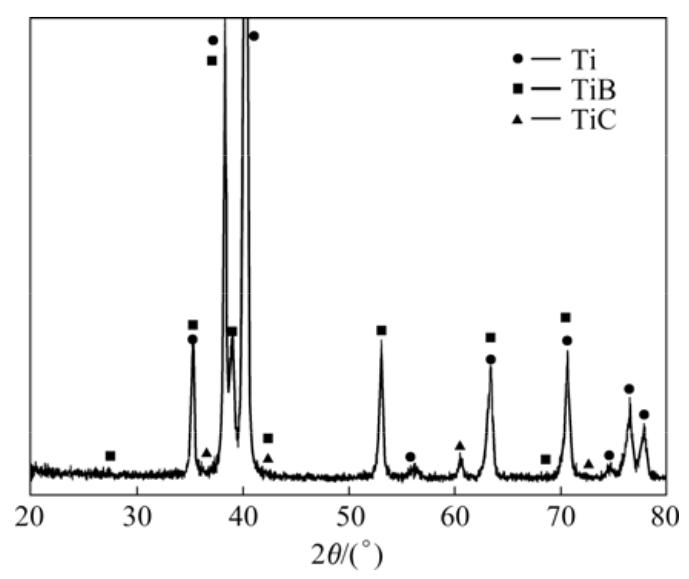

圖2. 復合材料的XRD譜圖

圖2是一種耐高溫復合材料的XRD測試結果，從圖可以得到一系列的衍射峰，通過與標準物相的衍射數據對比，可以得出，該復合材料中含有三種主要成分：Ti，TiB和TiC。

• XRD定量分析

由于物質所參與衍射的體積或重量與其多產生的衍射強度成正比，因此，根據混合物中各相衍射峰強度，可以對測定物相含量進行定量。通常物相定量分析的方法有四種：內標法、K值法、絕熱法和直接對比法。內標法是在被測的粉末樣品中加入一種含量恒定的標準物質（一般可用α-Al2O3剛玉）制成復合試樣，通過測復合試樣中待測相的某一衍射線強度與內標物質某一衍射線強度之比，測定待測相含量。K值法又稱基本沖洗法，不需要制定定標曲線，通過內標法直接求出K值。絕熱法是在K值法的基礎上提出，用試樣中的某一相作為標準物質來測定。直接對比法是以兩相的衍射強度比為基礎，強度參比量通過理論計算獲得。其中，內標法是最經典的定量物相分析方法。

進行物相定量分析前，首先要通過衍射峰的位置，確定待測試樣的基本組成。圖3為一種耐高溫陶瓷樣品的XRD衍射圖，通過與標準卡對照，可以確定樣品由四種物質組成：ZrB2，SiC，ZrC和ZrO2，其對應的最強衍射峰2θ分別為41.6°，35.7°，33.2°和28.2°，其中的ZrB2衍射峰最強。由于SiC和ZrO2存在多種晶型，定量分析前必須確定兩相的晶型。依據峰的分布，可以確定SiC為立方相，ZrO2為單斜相。從標準數據卡中查的相應的RIR值，依據公式可以計算出樣品中各組分含量（表2）。該方法稱為K值法，在復合材料定性、定量分析過程中應用非常廣泛，因此，該方法對化工產品配方分析也非常重要。

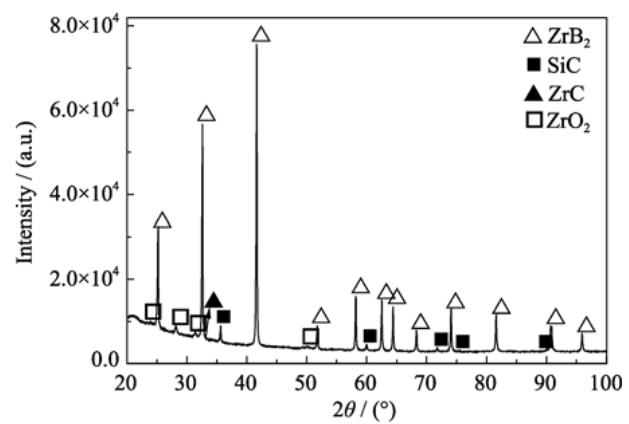

圖3. 一種耐高溫陶瓷樣品的XRD衍射圖

表2. 一種耐高溫陶瓷樣品的XRD定量分析結果

• XRD晶粒大小測定

在精細化學品配制過程中，常常需要加入一些無機納米粒子來提高材料的性能，如鎢鋼中加入的WC晶粒；熱敏電阻中摻雜的碳酸鈣顆粒；橡膠、陶瓷、涂料等領域中添加的納米ZnO等。這些材料的大小，對材料性能的提升都會產生較大影響，因此，想要獲得最理想的材料性能，對已知材料中添加材料的晶粒大小表征必不可少。XRD則是非常方便的方法，應用于材料晶粒大小的表征。

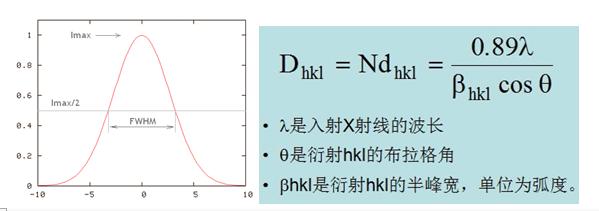

圖4. 半峰寬計算意圖以及Scherrer公式
