原因分析：經(jīng)調(diào)查，生產(chǎn)幾個(gè)月后，掛在掛具兩邊靠近槽端位置的工件，出現(xiàn)鍍層發(fā)暗，而鍍槽中部的工件很少發(fā)生該現(xiàn)象。經(jīng)分析認(rèn)為，這個(gè)故障是由雙極性現(xiàn)象引起的。所謂雙極性電極，就是在同一個(gè)金屬導(dǎo)體上（或者說(shuō)在同一根陰極棒的某些掛具上），同時(shí)出現(xiàn)正、負(fù)兩種不同極性，并有電流通過(guò)的電極，在雙極性電極的正負(fù)極上分別發(fā)生氧化、還原反應(yīng)。

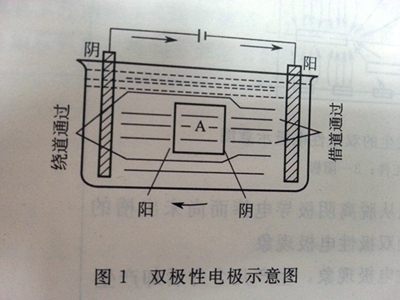

設(shè)金屬置于電解槽陰、陽(yáng)極之間，不與任何一級(jí)相連（見(jiàn)圖1）。大家知道，在鍍液中，電流總是從陽(yáng)極流出，進(jìn)入陰極，再回到整流器的負(fù)端。

因此，電流流出的地方發(fā)生陽(yáng)極反應(yīng)，電流流入的地方發(fā)生陰極反應(yīng)，對(duì)于處于鍍液中的A金屬，右端電流流入為陰極，左端電流流出為陽(yáng)極。即金屬A上同時(shí)存在陽(yáng)極和陰極。陽(yáng)極處進(jìn)行氧化反應(yīng)，金屬或鈍化或溶解；陰極處進(jìn)行還原反應(yīng)，沉積金屬。

此故障就是在同一掛具上，某些工件為陽(yáng)極，進(jìn)行氧化反應(yīng)，使原來(lái)的預(yù)鍍鎳層發(fā)暗；某些工件為陰極，獲得正常的鍍層。

什么條件下才會(huì)產(chǎn)生雙極性電極現(xiàn)象呢？產(chǎn)生雙極性電極現(xiàn)象必須具備一定的條件，而不是任何情況下皆能發(fā)生的。如圖1所示，電流遇到金屬A時(shí)，不外乎兩種情況：一種是直接借道通過(guò)，一種是繞道通過(guò)。顯然，只有借道而過(guò)的電阻小于繞道電阻時(shí)，借道電流較大，雙極性電極現(xiàn)象也明顯。被借道的金屬A，有時(shí)發(fā)現(xiàn)邊緣部分無(wú)鍍層（或不溶解），而中間部分則有鍍層（或溶解）這是因?yàn)樵谶吘壊糠蛛娏骼@道通過(guò)的電阻比借道電阻小，不發(fā)生明顯的借道。反之，對(duì)于中間部分，電流繞道而過(guò)的途徑較長(zhǎng)，因而其電阻可能大于借道電阻，所以電流往往容易借道而過(guò)。

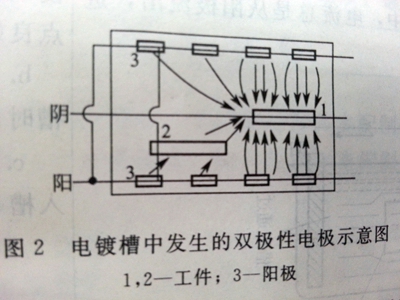

圖2為鍍好暗鎳的零件放入亮酸銅槽中時(shí)的發(fā)生的情況。掛具已入鍍槽但尚未與陰極電棒接觸的片刻，相當(dāng)于上述金屬A的情況，此時(shí)，因電流的借道而產(chǎn)生雙極性電極現(xiàn)象，致使電流流出的一邊鎳層成為陽(yáng)極而發(fā)暗。

同理，鍍件出槽時(shí)，電流從脫離陰極導(dǎo)電棒而尚未出槽的工件的借道通過(guò)，也會(huì)產(chǎn)生雙極性電極現(xiàn)象。

為什么新配槽時(shí)無(wú)雙極性電極現(xiàn)象，生產(chǎn)幾個(gè)月后卻產(chǎn)生了此故障了呢？借道電阻的大小，主要取決于界面電化學(xué)反應(yīng)的阻力。繞道電阻取決于繞程的長(zhǎng)短、鍍液的導(dǎo)電性和陰極掛具與陰極導(dǎo)電棒的接觸電阻（包括整流器的引線與陰極導(dǎo)電棒的接觸電阻）。鍍液電阻越大，槽電壓越高，電流越大，雙極性現(xiàn)象也就越嚴(yán)重。剛投產(chǎn)時(shí)，掛具與陰極導(dǎo)電棒各處接觸電阻較小，操作電壓低，故繞道電阻小，不易產(chǎn)生雙極性電極現(xiàn)象；生產(chǎn)幾個(gè)月后，由于管理不善，凡是接觸的地方均長(zhǎng)滿了銅綠，接觸電阻增大，電壓明顯升高，相對(duì)增大了繞道電阻。同時(shí)，產(chǎn)生中單個(gè)掛具出槽與入槽時(shí)不減小電流，操作電流又大，因而易發(fā)生雙極性現(xiàn)象。

處理方法：a.加強(qiáng)維護(hù)保養(yǎng)，清除銅綠，使所有導(dǎo)電接觸點(diǎn)良好接觸；

b.工件出、入槽時(shí)，調(diào)小電流；

c.工件帶電入槽
